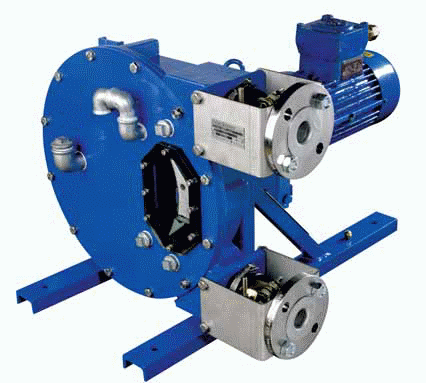

Перистальтические насосы
Уверенность в качестве перекачивания
Насос серии «Abaque» от фирмы Blackmer отвечает самым высоким требованиям в области перекачки как абразивных и агрессивных жидкостей, так и просто хрупких и вязких веществ.
Без механической гарнитуры
Перистальтическая конструкция насоса не имеет сложный механических деталей и узлов, таких как: роторы, лопатки и пластины роторов, промывочные уплотнения, клапаны и т. п. Шланговый элемент (трубка из эластомера) - является наиболее важной и частью насоса, подвергается основным механическим воздействиям. Конструкция из стали и пластичного чугуна обеспечивает сопротивление давлению нагнетания значительной величины, до 16 бар (232 pѕi). Кроме того, прочная конструкция и дизайн насоса снижают необходимость в техническом обслуживании и ремонте.

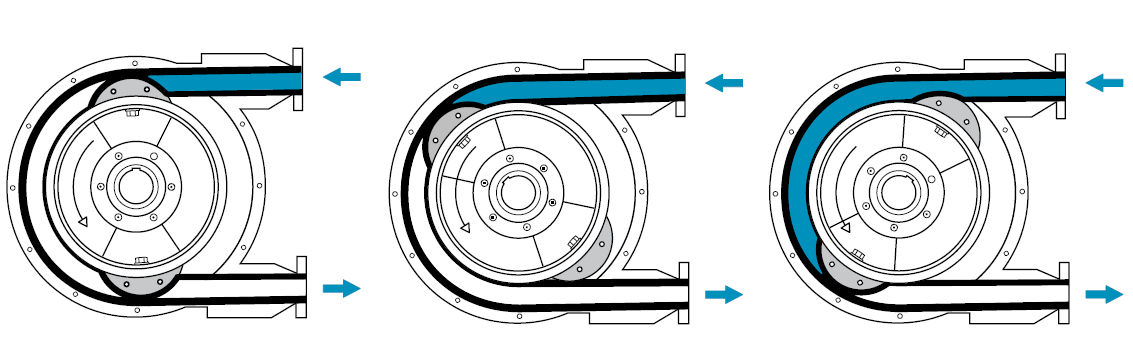

Принцип работы перистальтических насосов серии "Abaque"
Принцип работы перистальтического насоса: Перекачка осуществляется за счет сжатия трубки из эластомера двумя колодками, которые диаметрально противоположно закреплены на колесе и приведены во вращательное движение. Благодаря такому вращательному движению жидкость перед каждой колодкой перемещается в эластичную трубку. Когда колодка перестает давить на трубку, та сразу же примет свою первоначальную форму, что обеспечивает всасывание и включение. Корпус насоса частично заполнен смазочным материалом, что обеспечивает хороший коэффициент скольжения колодок по трубке. Единственными частями насоса, которые соприкасаются с перекачиваемыми жидкостями, является внутренняя часть трубки и вкладыши. Поэтому насос можно использовать для перекачивания агрессивных или опасных жидкостей.
Применение:
- Химическая промышленность
- Пищевая промышленность
- Краски и покрытия
- Обработка вод, используемых в промышленном производстве и в городах
- Керамика
- Горные предприятия
- Фильтры-прессы
Шланговые элементы (Трубки)
В зависимости от разнообразных возможных видов применения насоса серии «Abaque» используются три типа эластомеров:- Натуральный каучук: Высоко-эластичный материал превосходно сопротивляется абразивному износу. Как правило, сопротивляется растворенным кислотам и спиртам.
- Буна (NBR): Высокая сопротивляемость жировым веществам, содержащимся в жидкости.
- ЭПДМ: Высокая химическая сопротивляемость, особенно концентрированным кислотам, спиртам и кетону.
Модельный ряд продукции:
Существуют 10 моделей насосов серии «Abaque» с производительностью от 15 до 77000 л/ч. Мы предлагаем конструкции с закрытым соединением или с открытым валом с корпусом подшипника.
Кроме того, существуют следующие варианты:
- Выявление прокола трубки
- Герметизация корпуса насоса
- Неметаллические вкладыши (PPH, PVDF)

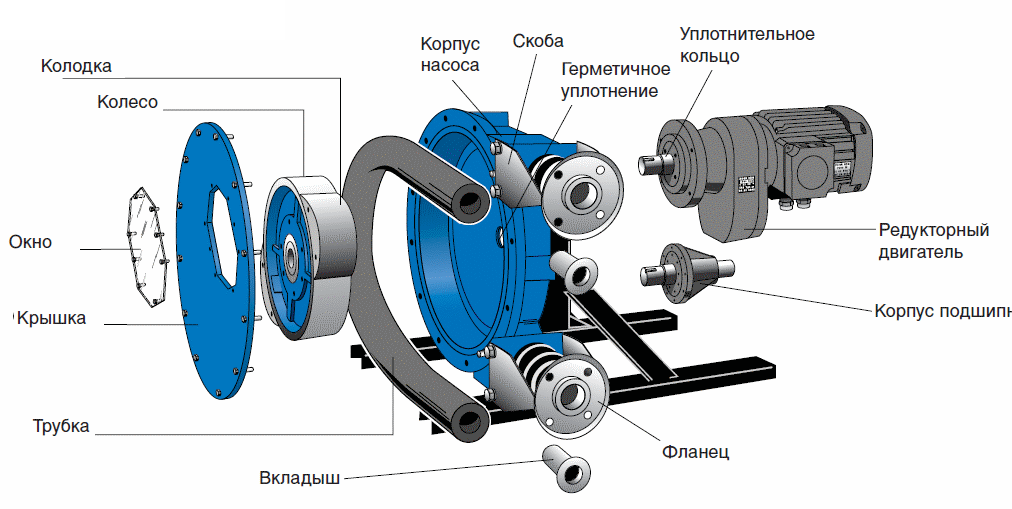

Конструкция насосов фирмы Blackmer серия «Abaque»
Характеристики

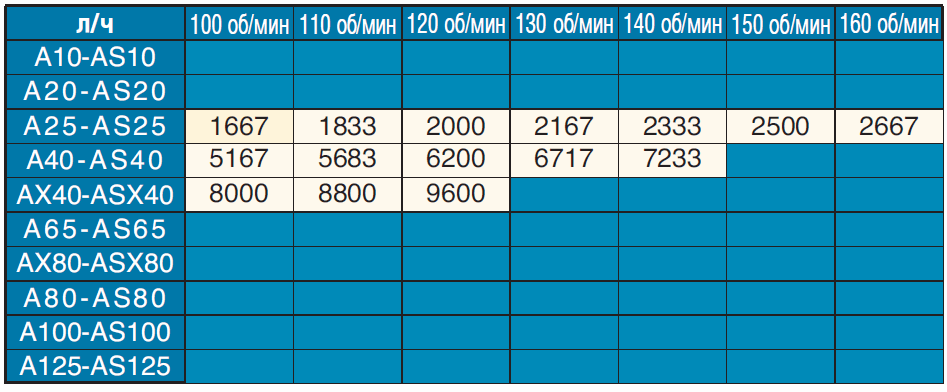

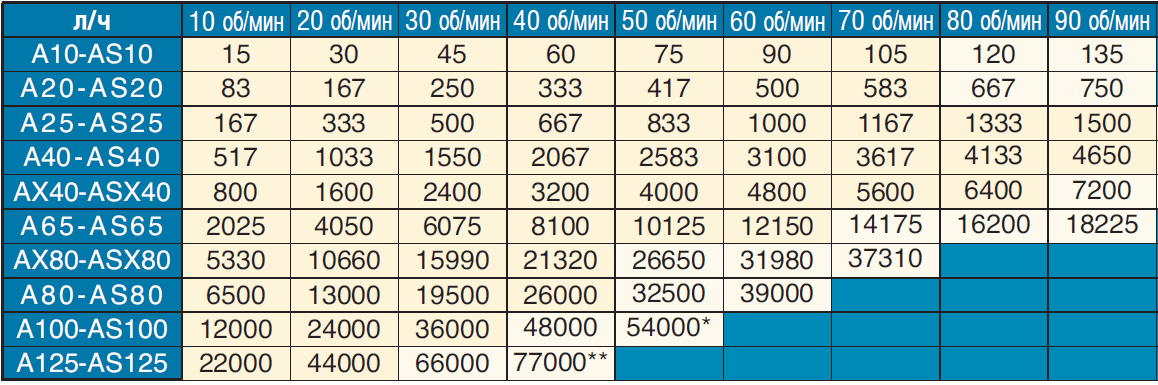

Производительность насосов серии «Abaque» (л/ч)
* при 45 об/мин
** при 35 об/мин
* при 45 об/мин
** при 35 об/мин
* Производительность может варьироваться в зависимости от применения.
* Максимальная скорость вращения (при непрерывном использовании или при использовании с перерывами) указанная выше меняется в зависимости от разности давления и температуры перекачиваемой жидкости.

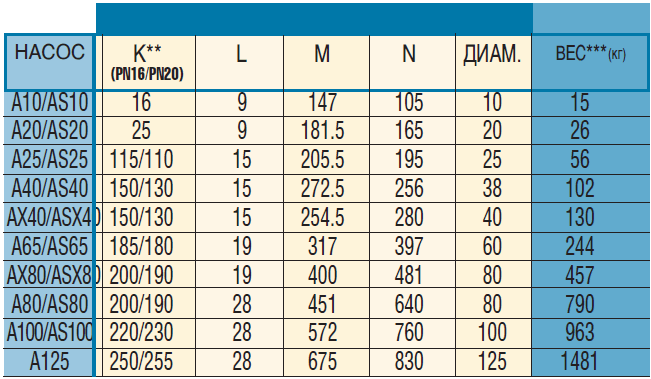

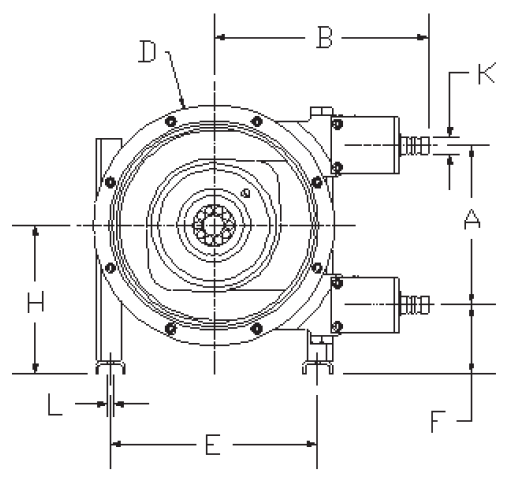

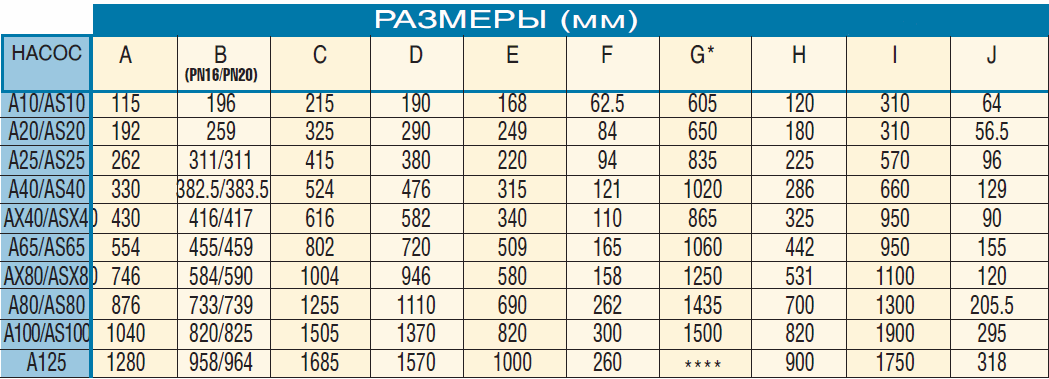

Размеры
Blackmer серия «Abaque»

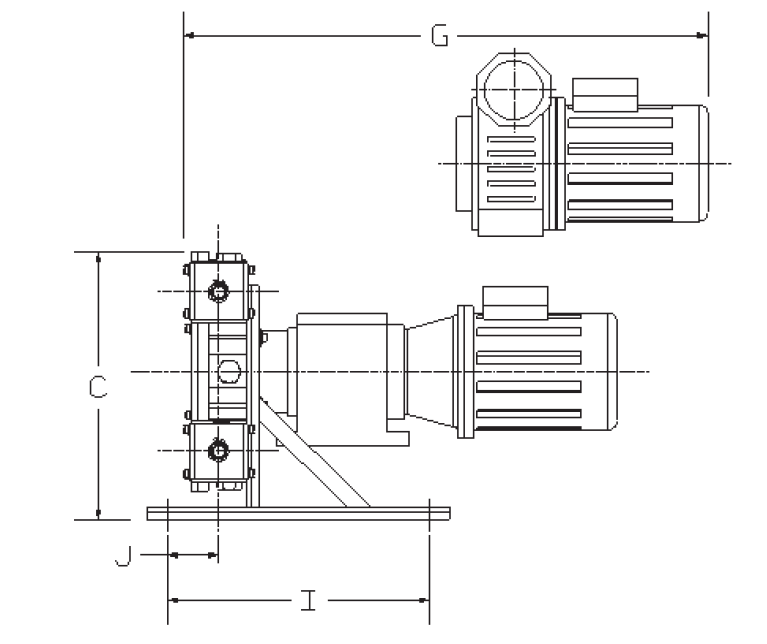

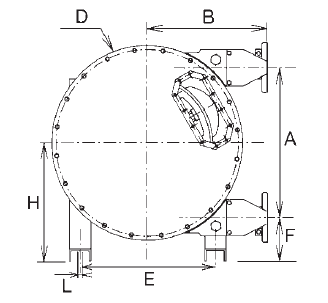

НАСОС A25 - A125
Конструкция А
(с закрытым соединением)

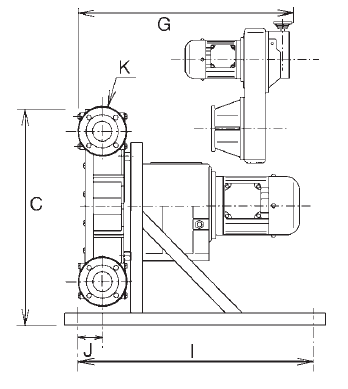

НАСОС A25 - A100
Конструкция А
(с закрытым соединением)
НАСОС AS25 - A125
Конструкция AЅ
(с открытым валом)
